Datos que deberá tomar en cuenta
|
Datos que deberá tomar en cuenta:
|
||
|
1.1
|

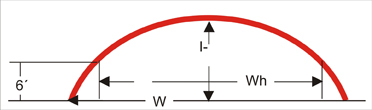

Claro W :
|
Ancho total del edificio a cubrir.
|
|
1.2
|
Flecha H :
|
Altura máxima de la cubierta ( al centro del claro )
|
|
1.3
|
Longitud :
|
Largo total del edificio o espacio a cubrir.
|
|
1.4
|
Espacio útil WH :
|
(Solo para cubiertas semicirculares )
Se considera para que una persona de 1.80 mts transite con libertad: |
|
2.1
|
Membrana
|
Desplantada sobre vigas y/o muros es necesario un canalón) |
|
2.2
|
Semicircular
|
(Desplantada sobre una trabe en el suelo )
|
| Tipo de cubiertas | ||
|
3.1
|
En el mapa podrá usted localizar la región que le corresponde, para fines del diseño de vientos regionalización eólicaCon este dato usted podrá determinar la velocidad del viento a la región eólica que corresponde y determinar el calibre de la lámina requerido: |
MAPA
 |
||
|
4.1
|

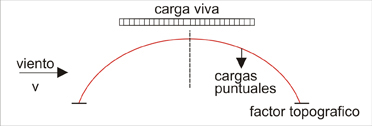

Carga de viento : | Se obtiene a partir de la velocidad regional de viento de acuerdo a la zona eólica y el factor topográfico: |
|
4.2
|
Carga muerta : | Se considera la carga ejercida por el peso de la lámina: |
|
4.3
|
Cargas concentradas : | Son aquellas cargas ejercidas en un punto especifico del arco ubicados con respecto al centro de la Luminarias, abanicos, ventiladores ect: cubierta |
|
INFORMACIÓN |
|
| Tipo de cubierta | Membrana |
| Claro W | 25 mts |
| Longitud | 48.mts |
| Ubicación | Cuernavaca, Morelos |
| Región Eólica | zona 5 |
| Ubicación física | Industria |
| Cargas concentradas | no tiene |
|
Se recomienda flecha del 20% por ser mas económica | |
| Flecha | .= ( claro del área a cubrir ) X (% de flecha ) .= 25 mts X 0.20 .= 5 mts de flecha ( altura ) |
|
|
B)
|
calibre de la lamina Para obtener el calibre de la lamina se consulta en la tabla correspondiente a la zona Eólica que corresponde Zona 5 24N calibre |
|
|
C)
|
Longitud del arco Para obtener la longitud del arco se consulta en la tabla correspondiente Longitud de arco para sistemas autoportantes claro 25 mts = 20% mts largo del arco = 27.58 mts |
|
|
D)
|
Calculo de arco Para obtener la cantidad de arco para cubrirán la edificación Se divide la longitud total del edificio entre lo ancho del perfil 0.609 mts (24″) 48 mts / 0.609 mts = 78.81 Total de arcos : 79 piezas |
|
|
E)
|
Calculo de peso por arco Para obtener el peso del arco se multiplica el peso por metro lineal del calibre obtenido , por la longitud total de arco peso calibre 24N, 3 ft = 4.892 Peso del arco:= 4.882 kg/ml x 27.58 ml 134.6 kgs |
|
|
F)
|
Calculo peso total de la cubierta Para obtener el peso total de la cubierta se multiplica el peso del arco X el total de arco necesarios. 134.6 kg x 79 piezas = 10.344.6 kgs El peso de su cubierta será de 10,344 kgs |
|
